这是本人的第二个DIY作品

耗时大约2个月 实际制作的时间2天左右

想法源于某天在网上偶然看到的辉光钟

这是一个我从未见过的美丽之物

乒乓球大小的灯泡发出熠熠的橘色辉光

予人无比温暖的感受

于是我找到了http://www.nixieclock.org(辉光钟之家)

站长严泽远应该是对辉光管和VFD等研究颇深 自2010年创立网站以来一直都有革新的作品 同时也在促进国际间辉光管爱好者的交流 有兴趣的同学可以去学习支持一下

对于辉光管我这里也不再多做介绍 知乎已经有很多文章 我于此附上链接 想深入了解的同学可以自己去看

https://zhuanlan.zhihu.com/p/25389177

一个辉光钟的灵魂其实在于它的驱动电路

我一开始准备尝试自行设计PCB然后打样

然而受限于高中的知识水平 对电子懂得微乎其微

最后还是决定套用现成的方案

外壳自行设计 焊接组装自己完成

这是我用尺子铅笔在草稿本上临时绘制的草图 外壳的材质我考虑过亚克力 通透性更好 但是最终还是选择了木头 不过于眩目 比较精致美观

以上为我回家过后使用CAD绘制的图纸

我以前从来没有使用过CAD一类的应用

我在网上随便找了个教程 花一个小时看了两集

大概学会画一些简单的2D图纸

虽然操作不太熟练 图纸也不太规范

至少对于这次的制作没有太大影响

上图为本次的主角 SU产IN-12A辉光管

相比大型的IN-14和IN-18来说比较小巧同时和

IN-14的数字大小应该是相同的 而且进气锥在底部更加美观 价格也便宜一些

相比IN-4 这类来说 在有效设计空间里显示面积大一点不会给人外壳过于累赘的感觉

SU产的管子相比国内制的来说

显示的颜色更诱人 同时通入水银蒸汽以延长使用寿命

以及防阴极中毒的的设计均是当时世界一流的

这批管子产于70-80年代 直到后来被VFD所取代

停产后卖的都是存货 用一个这世上就会少一个

P.S.:3M的手套质量不错

这是卖家附赠的四个INS-1氖泡当中的两个 本次用作时分秒之间的冒号

这是测试氖泡时拍的 由于没有给板子特写 所以在这里一并介绍了 时钟芯片是DS3231 准度还是可以 同时使用了插拔式的彩虹线设计 方便组装和维护 美中不足在于电感发热 和 没有独立开关 总体来说还是不错 没有各种花哨的功能 做为本次主力来说完全够用

为了避免广告嫌疑 实在要的话请PM我

P.S.:辉光管需要170+V的启辉电压 当时测试的时候我用手摸了一下正负极 有点爽 但是由于功率小 通过电流也小 所以我暂时还活着 (勿作死)

PCB卖家人也超级好 和我一起讨论解决了很多问题

这个木盒也是外包定制的 翻遍了某宝终于找到一家肯给我定制这样镂空的 虽然价格感人 应该是用了数控做的 切口比较整齐 位置也比较正 因为正面没有更多空间放下锁扣 选择了把合页放在正面 锁扣放在背面的设计

到手后才发现这个合页竟然歪了 自己手动修正了一下 勉强看得过去

背面的开孔是留作DC5521面板插座

由于IN-12的管形比较特殊 在上面的图中可以看到 原设计图中也没有标注弧的参数 所以我只能随手画了一个 并且当时的品控水平不足 管子的大小也会有轻微的区别 孔尽量开小然后用锉刀手动修正

这里有个一个问题 我买错了锉刀 这是金刚锉刀 并非用来挫木头的 效率很低 一定要买木工锉刀

我用这锉刀挫了整整四个小时才修正好所有的孔

不仅锉刀废了 我的手也差不多了

上面的是挫过的 和下面没挫过的对比图

这是用于内部供电的聚合物电池 5Ah 不知道有没有虚标 把充电的一头剪开 准备焊在金属面板插座上

这是本次用到的DC5521母座 內正外负

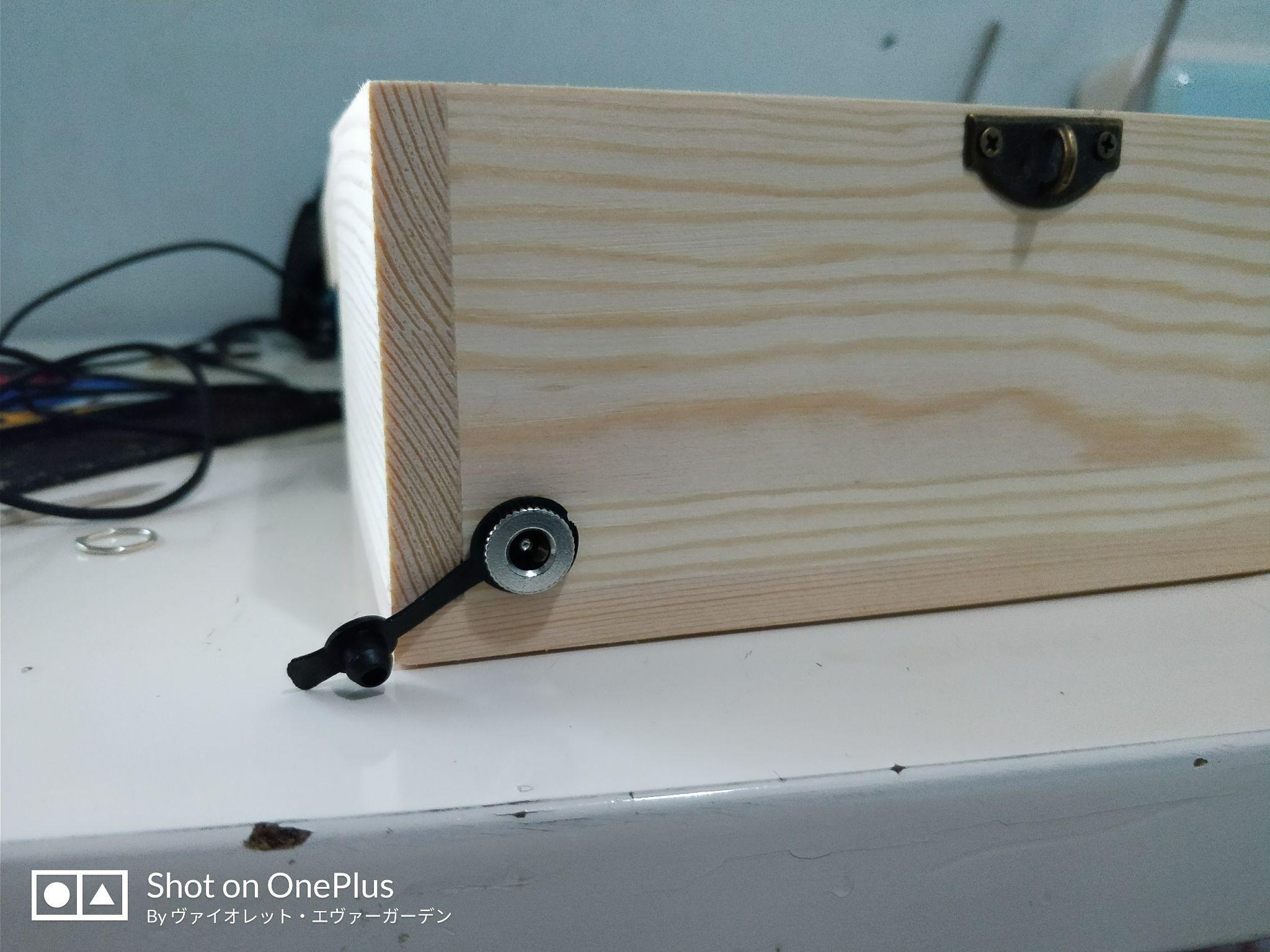

这是加上防水胶套的样子 内部使用热熔胶固定

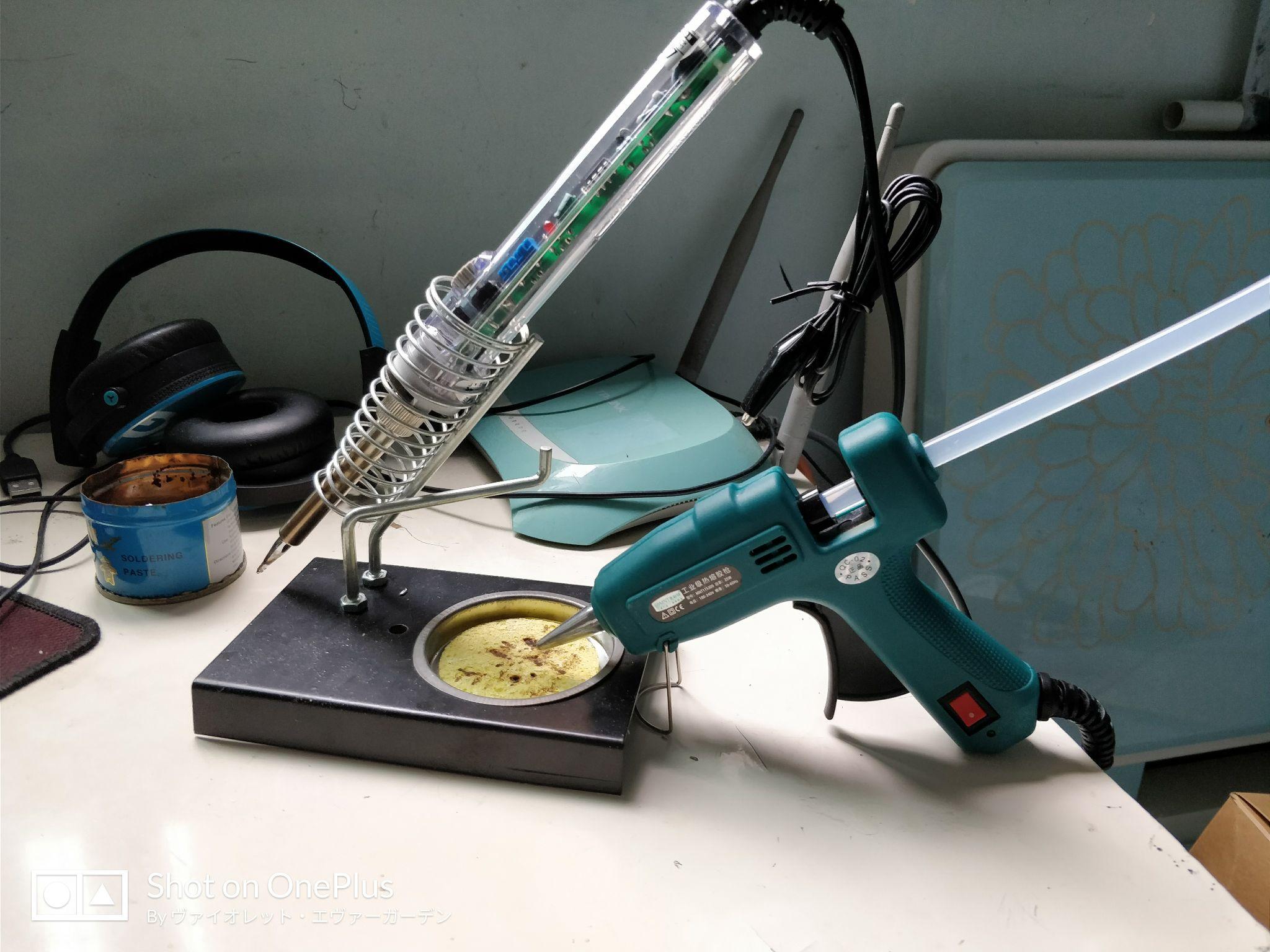

这是我用的907烙铁和25W小胶枪

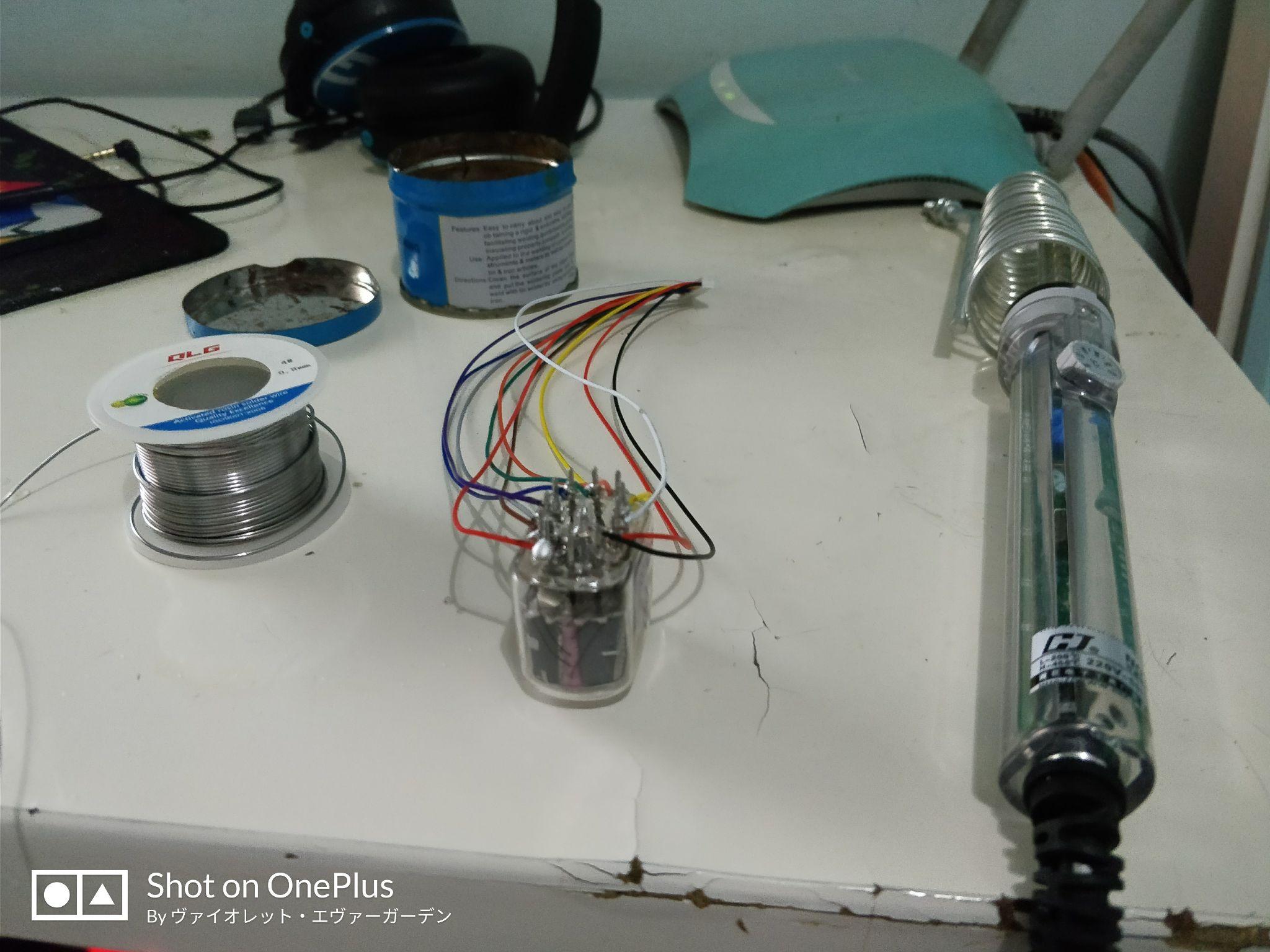

按照线序焊上线

焊完后的样子

烙铁我还用的不太熟练 焊接质量也不好

还出现几次扯断线的情况 反复焊了好几次

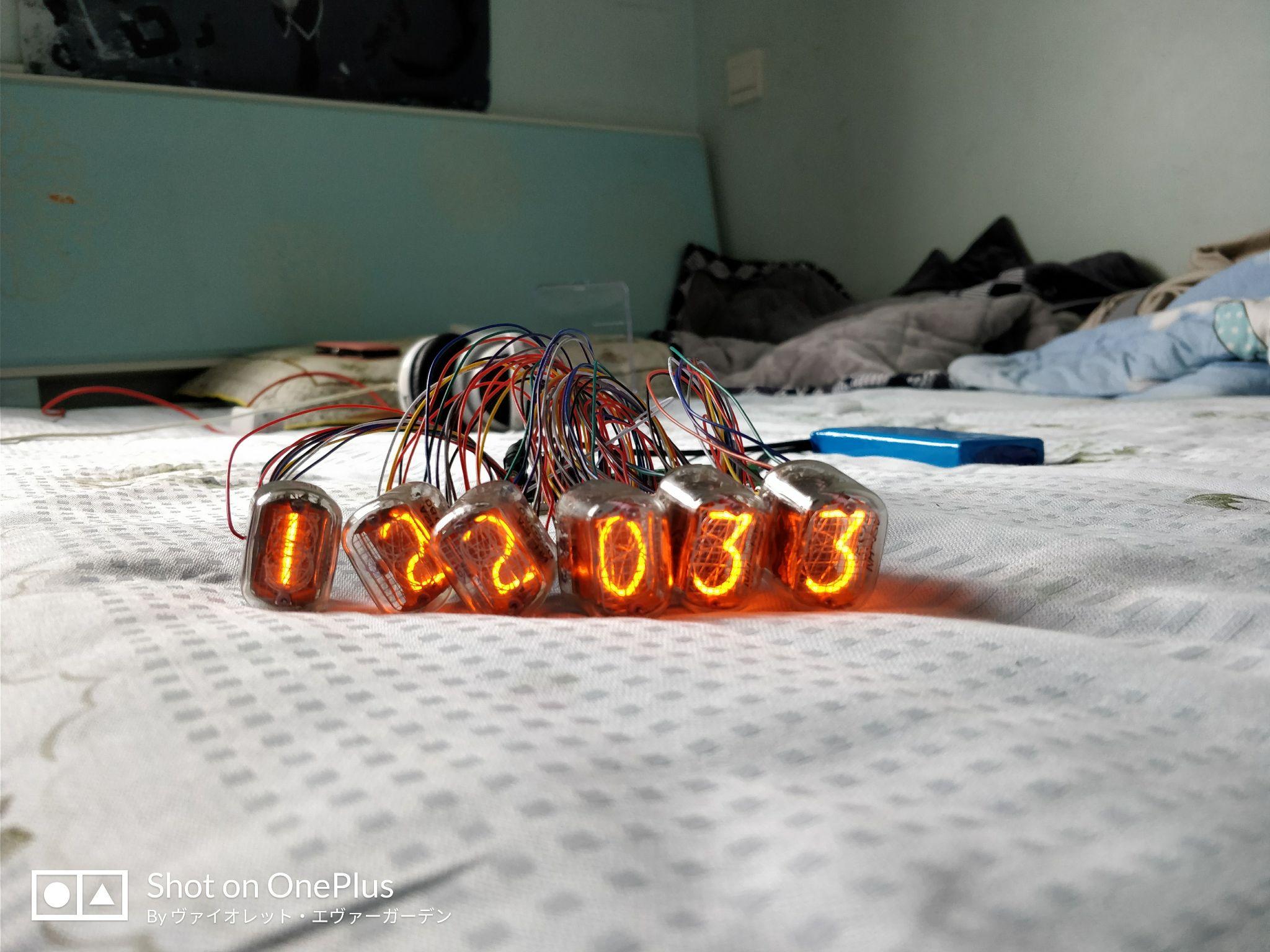

这是全部焊完后第一次上电测试的图

装箱测试

中间有一些步骤由于需要双手操作所以没有拍下来

大概是这样

我爱胶枪 胶枪使我快乐

先用胶枪把母座和电池粘上去 然后把电池输入的线焊上

把四个氖泡依次焊在PCB上

比较尴尬的是买了固定PCB的螺丝但忘记开孔了

所以直接热熔胶伺候

同时用热熔胶做了氖泡引脚的绝缘处理(绝缘胶带我都扔了)

最后再把管子氖泡塞进孔里对齐 用胶枪乱糊上去就好了(胶枪真是万能的)

这是一点插曲 测试的时候发现 1和2总是同时亮 仔细检查了一下发现是之前不小心掉了一块焊锡在PCB上把1和2的底座短接了

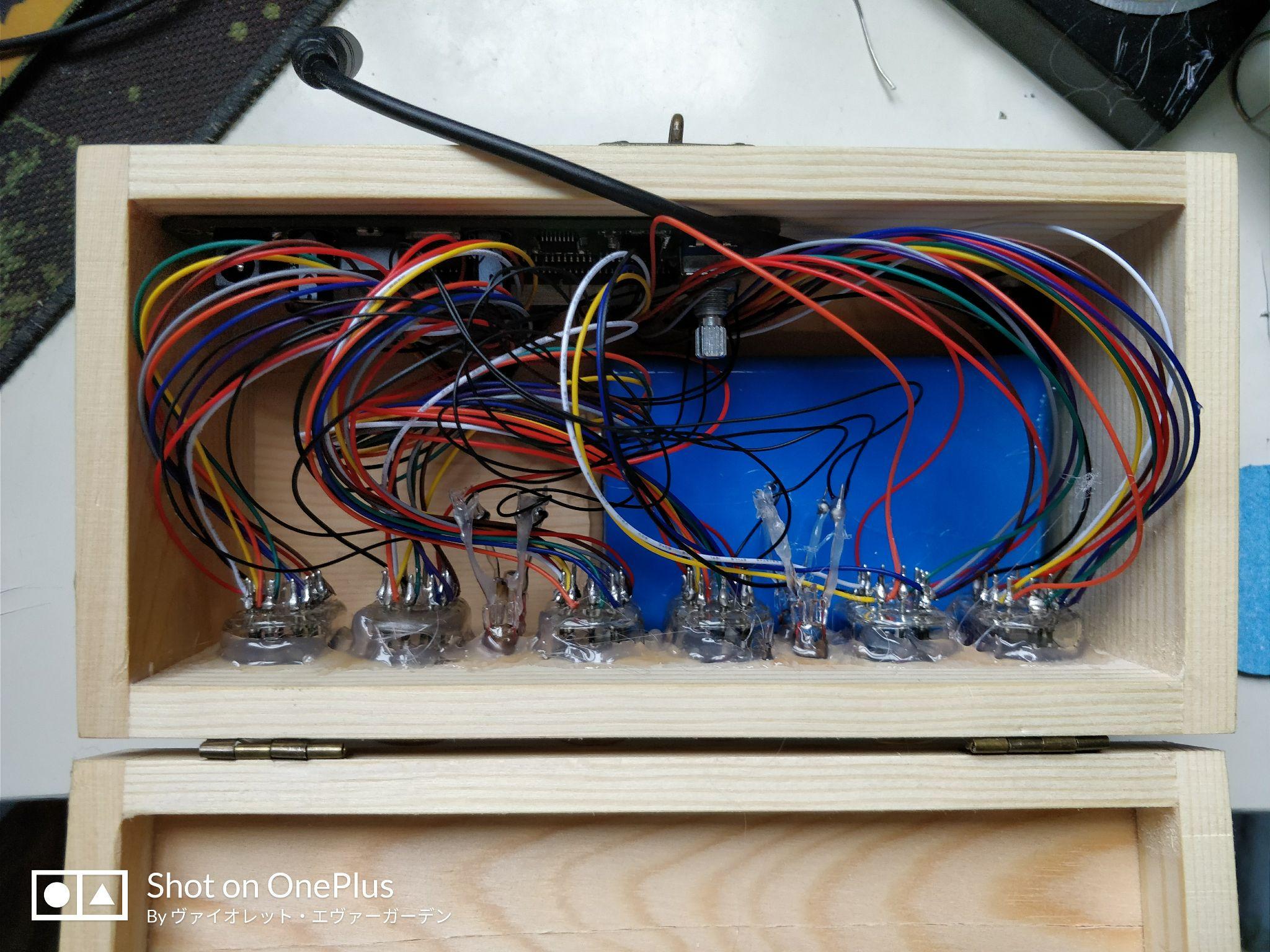

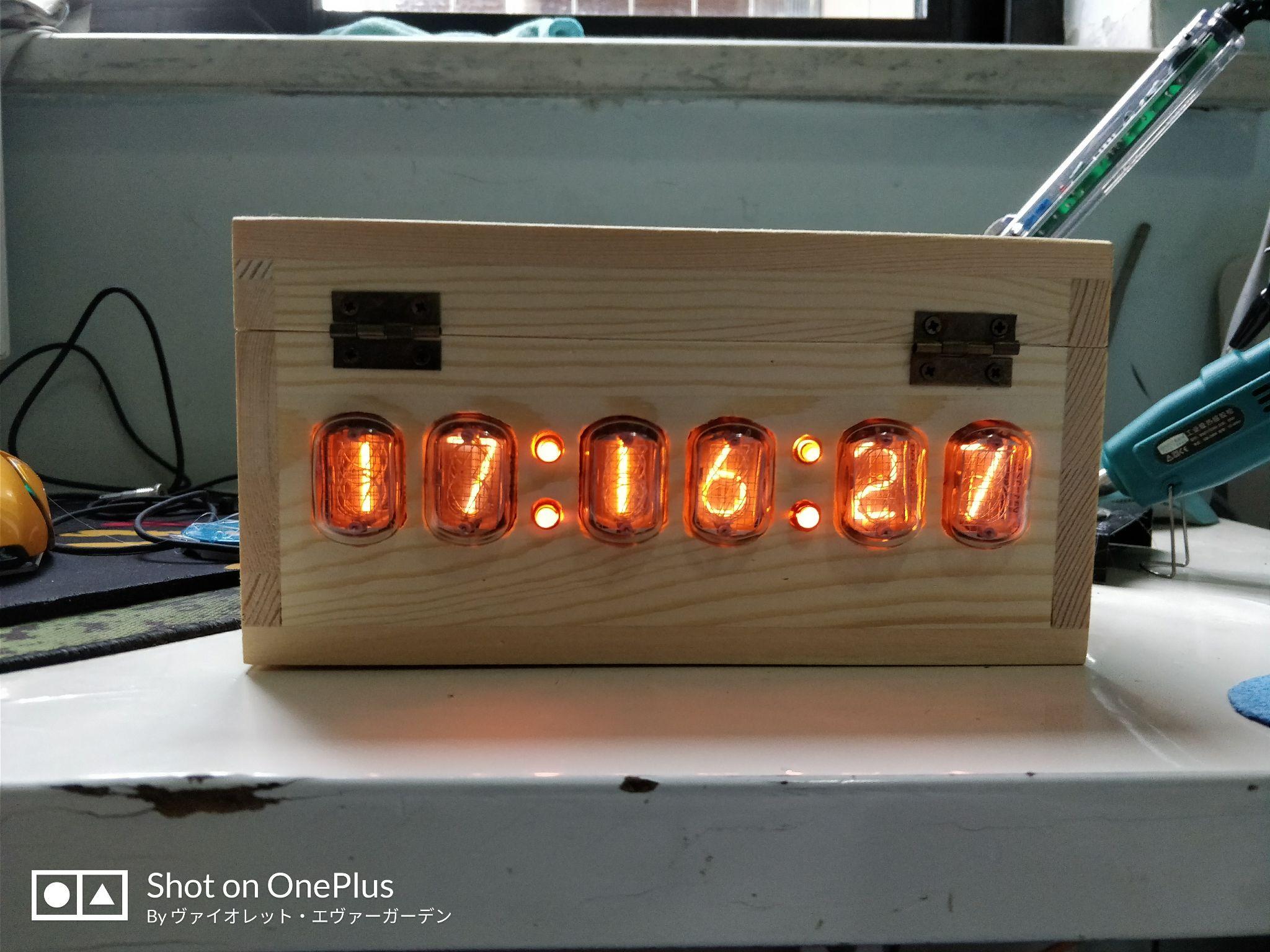

主体完成后的样子 还差最后一步

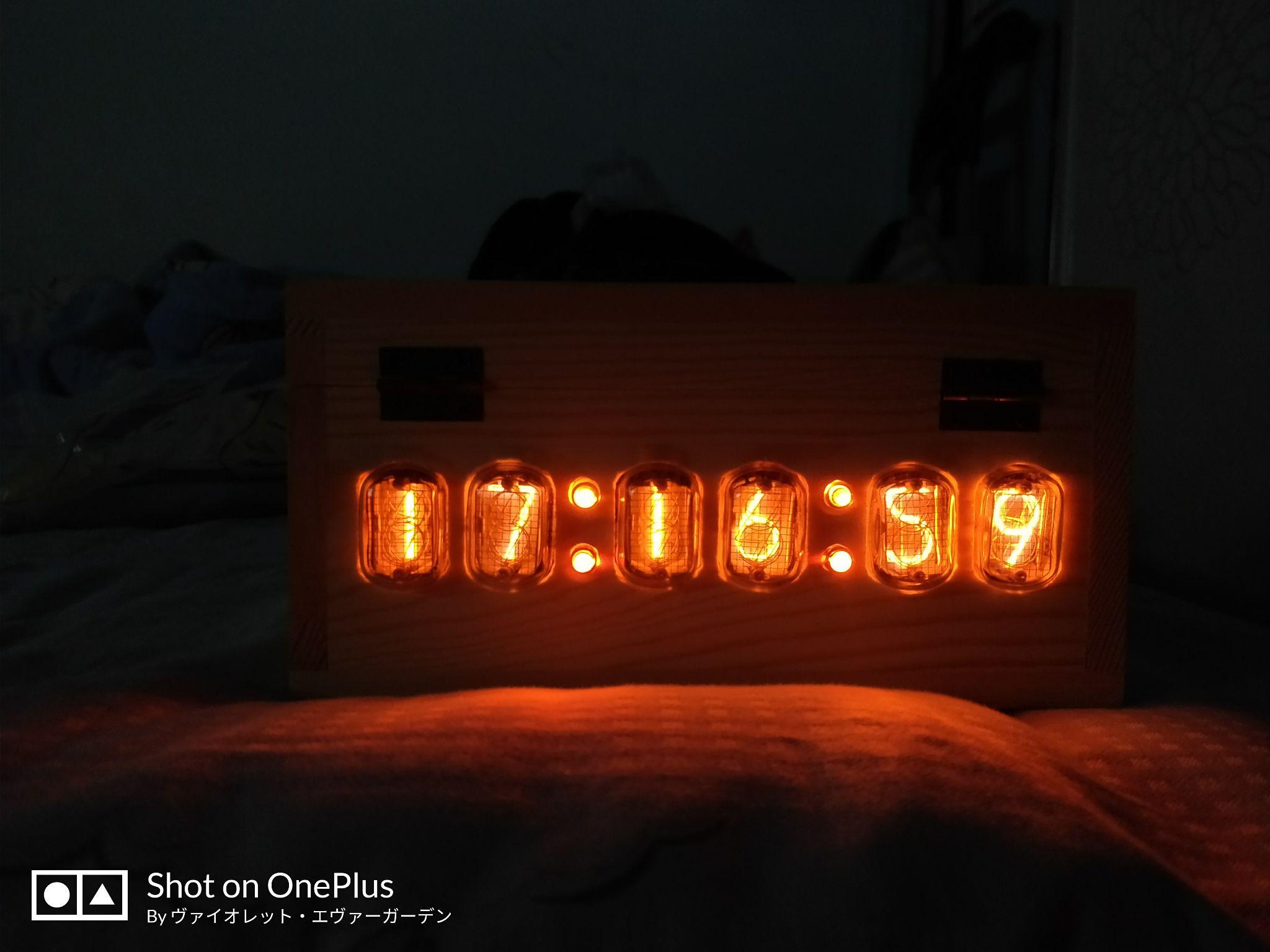

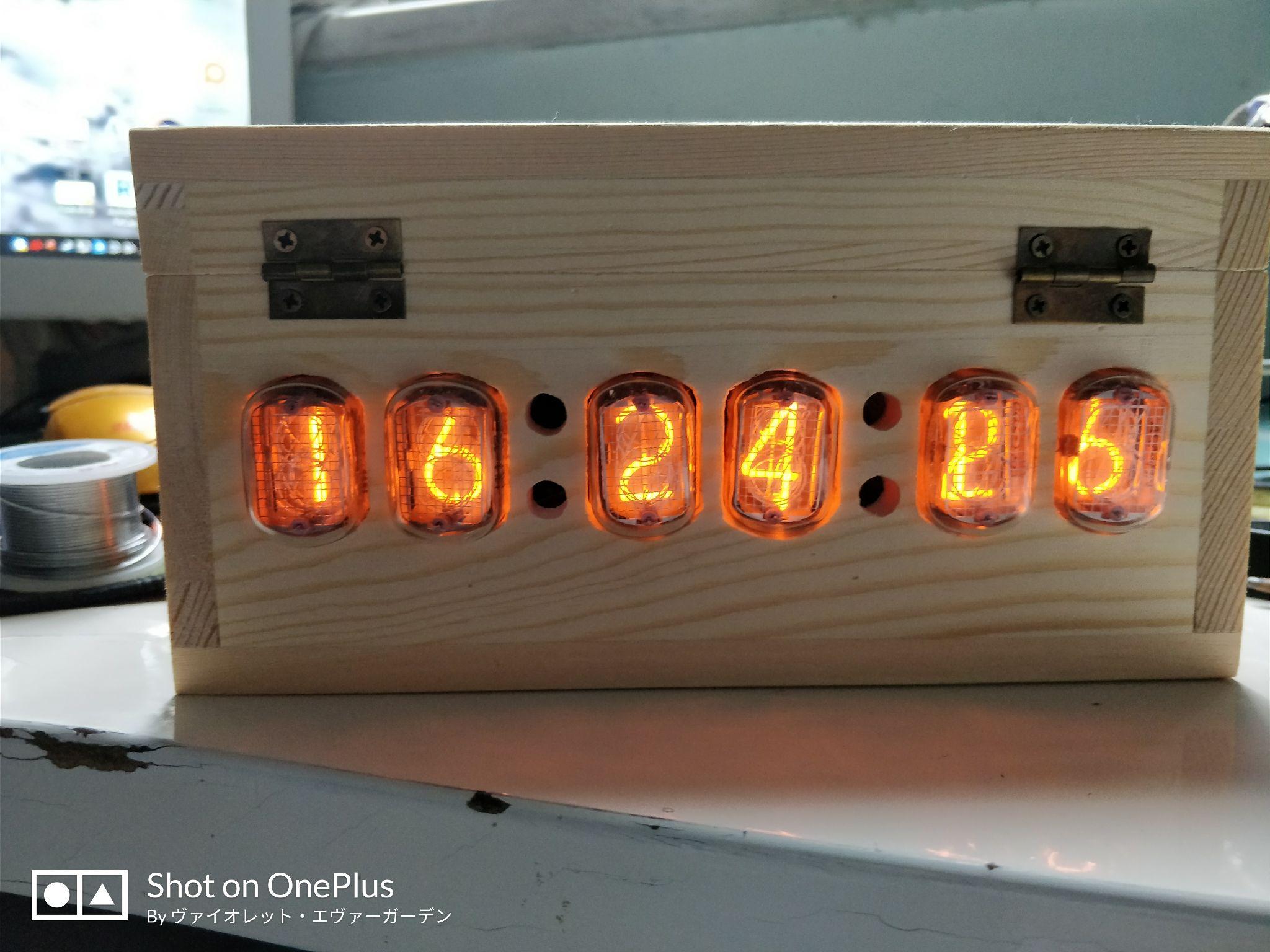

低光环境下的测试 更美

最后是必不可少的装饰品

本人没有黏土制作的技术

这也是在某宝定制的

不得不说掌柜是真的心灵手巧 人也NICE

大会期间发不了其他快递自己给我包了顺丰

到手后发现里三层外三层包的严严实实 没有一点损伤

额外给我加了一点腮红 显得更可爱(*^ω^*)

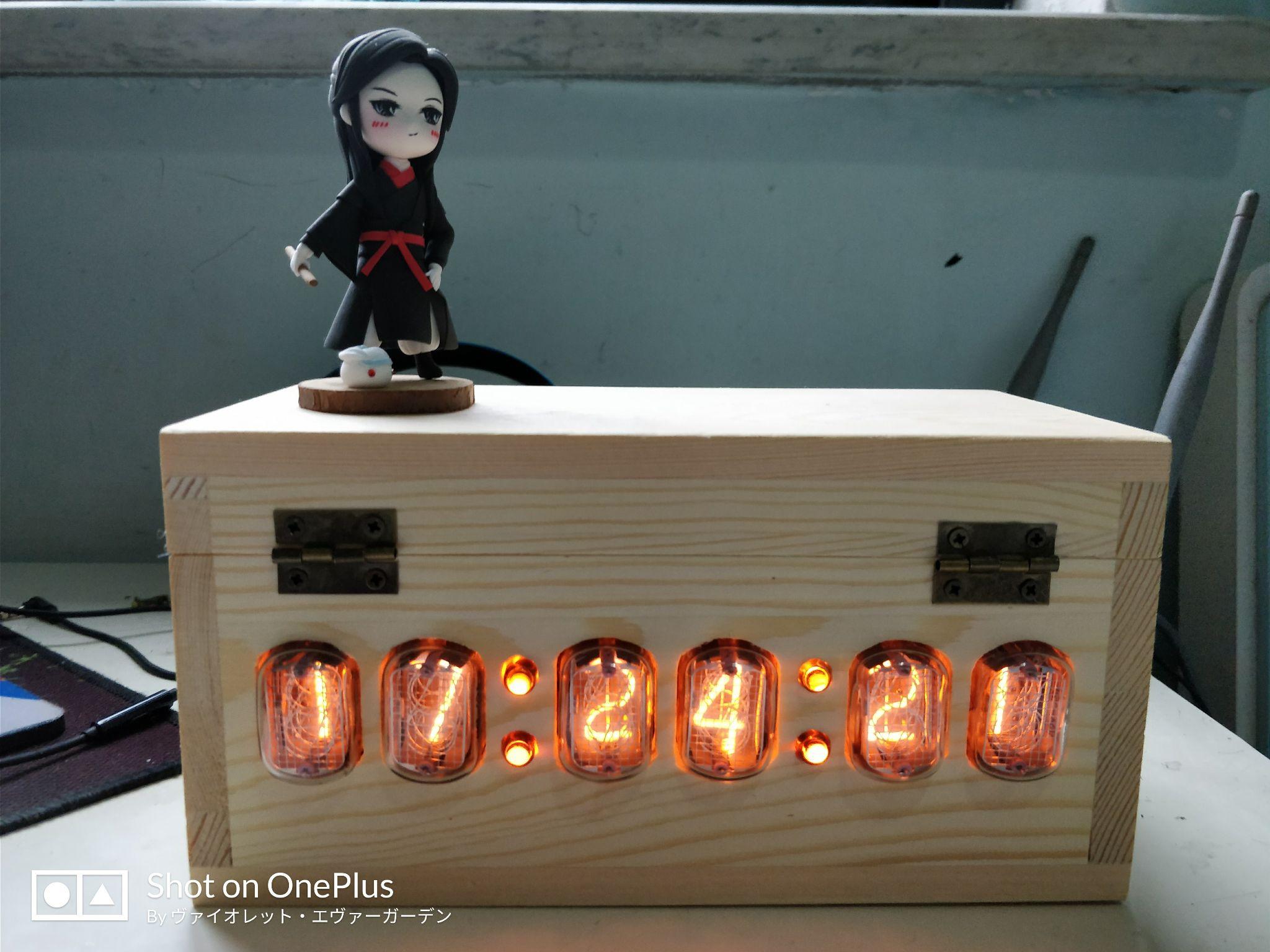

旋转45度 胶枪收尾 魔力为你点灯！(ง •_•)ง

用了知乎一位答主自制手绘二维码的应用 很好上手

在此附上链接

https://www.zhihu.com/question/20648938/answer/76596415

在卡片上画上本文的二维码 喜欢记得 ⭐

如有任何疑问或者版权问题请PM本人
